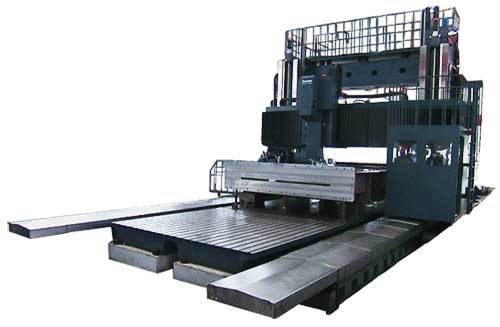

项目 \ 型号 | SDMC-16000X4600X1400-W軸 | |
前后行程(X轴)(mm) | 16000(630") | |
左右行程(Y轴)(mm) | 4600(181.1") | |
上下行程(Z轴)(mm) | 1400(55.1") | |
上下行程(W轴)(mm) | 2200(86.6") | |
工作台尺寸(mm) | 16000X4000(630"x157.5") | |
两柱间距(mm) | 4700(185") | |
主轴鼻端至工作台距离(mm) | 400~4000(15.7"~157.5")(含W轴行程) | |
主轴鼻端至工作台距离 | BT-50 | |
主轴直径 | Ø100mm(Ø4") | |
主轴转速(rpm) | 3000自动高低档 | |
主轴马达(kW) | 37/45 | |
快速移动(X-Y-Z-W)(m/min) | 10-10-10-1 | |
ATC | 主轴锥度 | BT-50 |
刀具数 | 50支刀 | |
最大刀具直径(mm) | 250(10") | |
最大刀具长度(mm) | 400(16") | |
最大刀具重量(kg) | 20(44 lb) | |
选刀方式 | 双向任意式 | |
工作台荷重(ton/m2) | 3 | |
占地面积 | 长(mm) | 24450(963") |
宽(mm) | 9930(391") | |
高(mm) | 8215(323.4") | |
机器净重(kg) | 183500(403700 lb) |
|
标准附件 | 特殊附件 |
|
|
|
