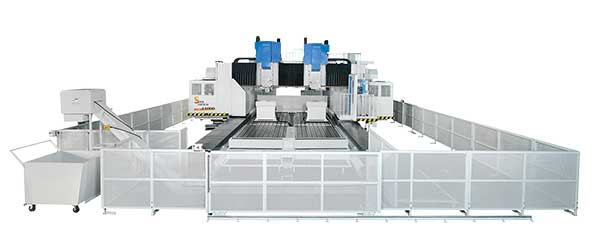

项目 \ 型号 | SDMC-11000x3200x1066-2H-5F | |
左右行程(X1/X2轴)(mm) | 11000(433") | |
前后行程(Y1/Y2轴)(mm) | 3200(126") | |
上下行程(Z1/Z2轴)(mm) | 1066(42") | |
主轴鼻端至工作台距离(mm) | 300~1366(11.8"~53.8") | |
两柱间距(mm) | 4800(189") | |
主轴锥度(mm) | HSK-A100 | |
主轴直径(rpm) | Ø90(Ø3.5") | |
主轴转速(kw) | 4000 | |
主轴马达 | 37/56 | |
X-Y-Z 快速移动(m/min) | 20-20-10 | |
切削进给率(mm/min) | 1-10000 | |
ATC | 刀把型式 | HSK-A100 |
选刀方式 | 双向任意式 | |
刀具数 | 60x2支刀 | |
最大刀具直径(mm) | Ø200(Ø7.9") | |
最大刀具长度(mm) | 500(19.7") | |
最大刀具重量(kg) | 25(55 lb) | |
工作台荷重(T/sqm) | 3 | |
占地面积 | 长(mm) | 21000(826.8") |
宽(mm) | 12500(492.1") | |
高(mm) | 4840(190.6") | |
机器净重(kg) | 100800(221760 lb) |
|
标准附件 | 特殊附件 |
|
|
|
