VMC-850/1050
发布时间:2017-01-11 来源:乔褔机械

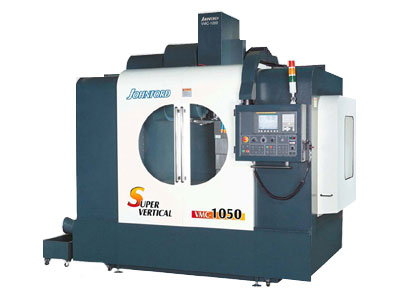

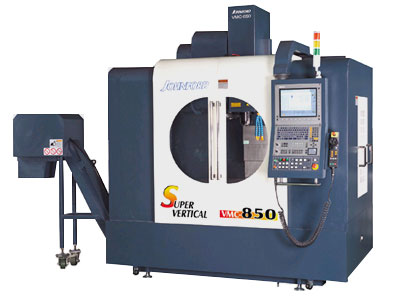

11.jpg       2.jpg



项目 \ 型号 VMC-850 VMC-1050
工作台面积 (mm) 1000 x 500 (39.4" x 19.7") 1200 x 500 (47.2" x 19.7")
左右行程 (X 轴) (mm) 800 (31.5") 1050 (41.3")
前后行程 (Y ) (mm) 500 (19.7")
上下行程 (Z ) (mm) 610 (24")
主轴鼻端至工作台距离 (mm) 100 ~710 (3.94"~28")
中心至滑道面 (mm) 550 (21.7")
主轴锥度 BT-40, CAT-40 / BBT-40, HSK A63 (选配)
轴转速 (rpm) 60~8000
主轴马达 (kW) 5.5 / 7.5 P 马达 (标准)
5.5 / 7.5   高低档 (适配)
X-Y-Z 快速进给 (m / min) 30 / 30 / 20
切削进给率 (mm / min) 1~12000
刀具选择模式 双向任意式,最短距离选刀
储刀数 斗笠式 24
甩臂式 24 / 32 (选配)
相邻刀最大刀具直径 (mm) 75 (3")
最大刀具直径(mm) 100 (4")
最大刀具场度 (mm) 300 (12")
最大刀具重量 (kg) 10 (22 lb)
工作台荷重 (kg) 400 (880 lb)
机台重量 (kg) 5500 (12100 lb) 6000 (13200 lb)
机器尺寸 (LxWxH) (mm) 2350 x 2200 x 2698 (92.5" x 86.6 " x 106.2") 2920 x 2200 x 2698 (115" x 86.6 " x 106.2")
X-Y-Z 导螺杆直径 Ø40, Ø40, Ø40
切削能力 (S45C) 铣削 (cc / min) 120
钻孔 (mm) Ø30
攻牙 M30 x P3.5



  • 机器规格变更时,恕不另行通知。

  • 以上表列所有规格以发那科控制系统为准。



标准附件 特殊附件
  1. 切削冷却装置

  2. 主轴吹气装置

  3. 集中润滑及警告装置

  4. 工具、工具箱和操作手册

  5. LED工作灯

  6. 螺旋式排屑机

  7. 底盘沖屑

  8. 全密式钣金

  9. 发那科控制器0iMD

  1. 接触式/非接触式刀具量测系统

  2. CNC 旋转分度盘

  3. 自动交换工作台

  4. 中空刀具

  5. 高压中央出水系统 (20 bar/30 bar 或更高压力 )

  6. 甩臂式自动换刀 24/32 刀 (NO.40,HSK)

  7. 链式切屑输送机

  8. 10,000/12,000 rpm 皮带式主轴 ( BT / CAT-40)

  9. 12,000/15,000 rpm 直结式主轴 ( BT / CAT-40)

  10. 高转速内藏式主轴 (15,000 rpm 用于 BBT-40 主轴 ; 18,000 / 24,000 rpm 用于 HSK A63 主轴)

  11. 中空冷却滚珠螺杆

  12. 图像式对话软件 i(0iMD)

  13. 主轴温升热变位补偿

  14. 主轴冷却
