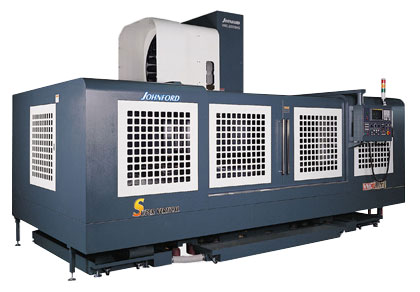

项目 / 型号 | NO.40 | VMC-2000S | ||||
NO.50 | VMC-2000SHD | |||||
工作台表面尺寸(mm) | 2200 x 1000 (86.6" x 39.4") | |||||
左右行程 (X 轴) (mm) | 2050 (80.7") | |||||
前後行程 (Y 轴) (mm) | 1100 (43.3") | |||||
上下行程 (Z 轴) (mm) | NO.40 | 800 (31.5") | ||||
NO.50 | 800 (31.5") | |||||
主轴鼻端至工作台距离 (mm) | NO.40 | 150~950 (5.9"-37.4") | ||||
NO.50 | ||||||
主轴中心至滑道面 (mm) | 1150 (45.3") | |||||
主轴锥度 | BT-40 / CAT-40 | 适用于VMC-1300 VMC-1600 VMC-1600SVMC-2000SVMC-3000S | BT-50 / CAT-50 | 适用于VMC-1300HDVMC-1600HDVMC-1600SHDVMC-2000SHDVMC-3000SHD | ||
主轴轴承直径 (mm) | 70 (2.8") | 100 (3.9") | ||||
主轴转速 | 自动高低档 80-8000 转 | 自动高低档 10-4500 转 | ||||
主轴马达 (kW) | 11 / 15 | 7.5 / 11 | 15 / 18.5 | |||
X-Y-Z 快速进给 (m/min) | 15-15-12 | |||||
切削进给率 ( mm/min) | 1-8000 | |||||
储刀数 |
BT-40 / CAT-40: 斗笠式 24, 甩臂式 24 / 32 (选配) BT-50 / CAT-50: 斗笠式 20, 甩臂式 24 / 32 (选配) |
|||||
相邻刀最大刀具直径 (mm) | 75(3") | BT-40 / CAT-40 适用于VMC-1300VMC-1300 -2HVMC-1600VMC-1600SVMC-2000SVMC-3000S | 125(5") | BT-50 / CAT-50 适用于VMC-1300HDVMC-1600HDVMC-1600SHDVMC-2000SHDVMC-3000SHD | ||
最大刀具直径 (mm) | 100 (3.9") | 250 (9.8") | ||||
最大刀具长度 (mm) | 320 (12.6") | 400 (15.7") | ||||
最大刀具重量 (kg) | 10 (22 lb) | 15 (33 lb) | ||||
工作台荷重 (kg) | 4800 (10560 lb) | |||||
机器净重 (kg) | 20000 (44000 lb) | |||||
机器尺寸 (LxWxH) (mm) | 5500 x 5330 x 3675 (216.5" x 209.8" x 145") | |||||
X-Y-Z 导螺杆直径 | Ø63, Ø63, Ø50 | |||||
切削能力 (S45C) | 铣削 (cc/min) | 160 | 180 | 适用于VMC-1300VMC-1600VMC-1600SVMC-2000SVMC-3000S | 320 | 适用于VMC-1300HDVMC-1600HDVMC-1600SHDVMC-2000SHDVMC-3000SHD |
钻孔 (mm) | Ø30 | Ø40 | Ø52 | |||
攻牙 | M24 x P3.0 | M30 x P3.5 | M50 x P4.5 |
|
标准附件 | 特殊附件 |
|
|
