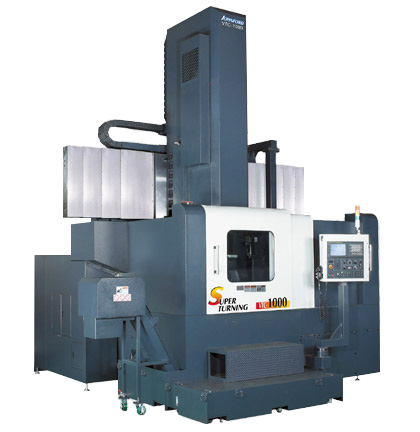

VTC-800ATC/1000ATC
发布时间:2017-01-11 来源:乔褔机械




项目 \ 型号 VTC-800ATC VTC-1000ATC
最大旋径 (mm) Ø1000 (39.4") Ø1200 (47.2")
最大车削旋径 (mm) Ø1000 (39.4") Ø1200 (47.2")
最大车削高度 (mm) 800 (31.5")
工作台尺寸 (mm) Ø810 (31.9") Ø1000 (39.4")
最大工作台荷重 (kg) 2000 (4400 lb) 4000 (8800 lb)
横向最大行程 (X 轴) (mm) 870 (34.3") 970 (38.2")
垂直行程 (Z 轴) (mm) 900 (35.4")
W轴行程 (mm) 400 (15.7")
主轴转速 (rpm) -
工作台转速 (rpm) 10-800 2-650
主轴变速段数 二段全自动
主轴最大扭力 (Nm) 3455 10049
动力主轴转速 (选配) (rpm) 2-2400
快速进给 (X / Z 轴) (m / min) 12 / 10
刀座数目 ATC型式: 12把刀 (标准) ; 16, 24, 40, 60 (选配)
刀柄形式 7 / 24 taper BT-50
最大刀具尺寸 (mm) 300W x 155T x 500L
最大刀具重量 (kg) 50 (110 lb)
最大刀库载重 (kg) 350 (770 lb)
换刀时间 (sec) 30
外径刀柄尺寸(内径)(mm) 32 x 32 (Ø60)
主轴箱断面 (mm) 250 x 250 (9.8" x 9.8")
主轴马达/ 床台之主轴马达 (kW) 18.5 / 22 标准 (22 / 26 选配) 30 / 37 (37 / 45 选配)
动力主轴马达(选配) (kW) 11 /15 (15 /18.5,Opt.) 11 /15  (15 /18.5,Opt.)
伺服马达 (X / Z 轴) (kW) 4.0 / 4.0 7.0 / 7.0
CF 轴伺服马达 (选配) (kW) 3.0
切削泵马达 (kW) 0.98
立式滑座马达 (kW) 4
油压马达 (kW) 3.8
机器重量 (kg) 22000 (48400 lb) 25000 (55000 lb)
机器尺寸 (L x W x H) (mm) 5590 x 5555 x 5525
(220" x 218.7" x 217.5")
5590 x 5555 x 5525
(220" x 218.7" x 217.5")





  • 机器规格变更时,恕不另行通知。

  • 以上表列所有规格以发那科控制系统为准。





标准附件 特殊附件
  1. 冷却系统

  2. 钣金护罩

  3. 链条式除屑系统

  4. 刀具夹持座

  5. 工具箱及各式操作手冊

  6. ATC (VTC-650例外)

  1. 刀具检测装置 (Renishaw TS-20 or BLUM NT-A2 / NT-A3)

  2. VDI自动交换用刀具持座

  3. 自动交换工作台

  4. 三、四、五、六爪油压夹头

  5. 高压式中央出水

  6. C轴

  7. X/Z轴光学尺

  8. 油水分离机
