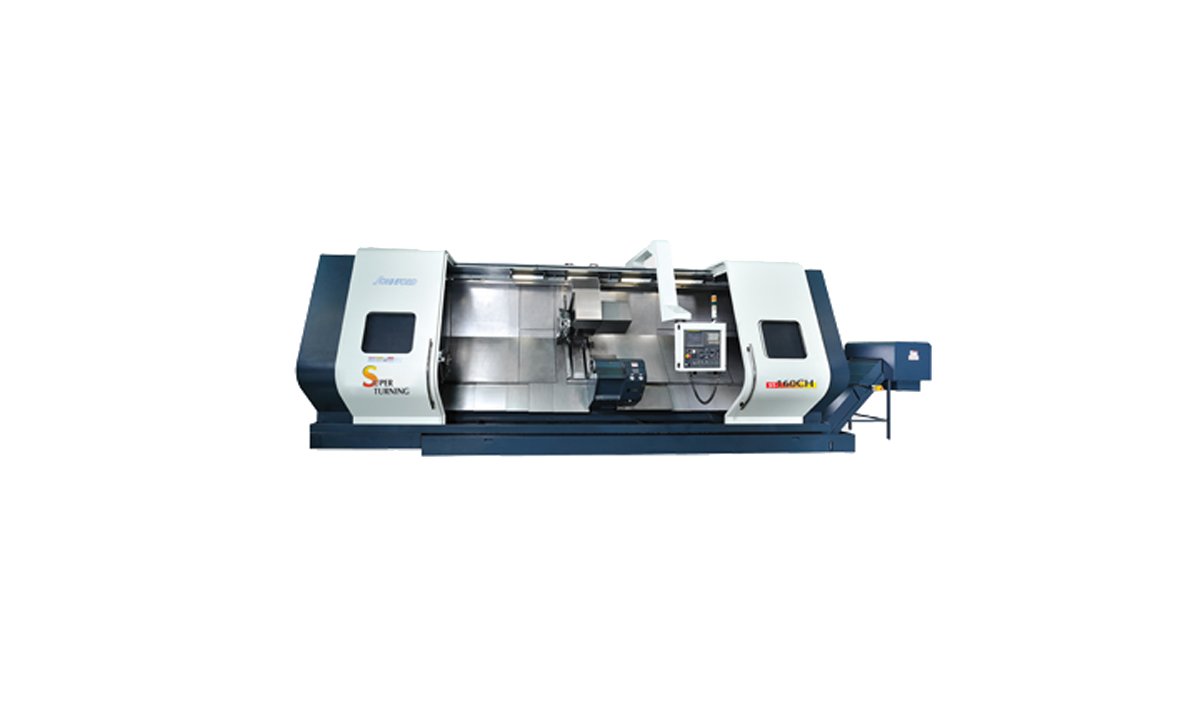

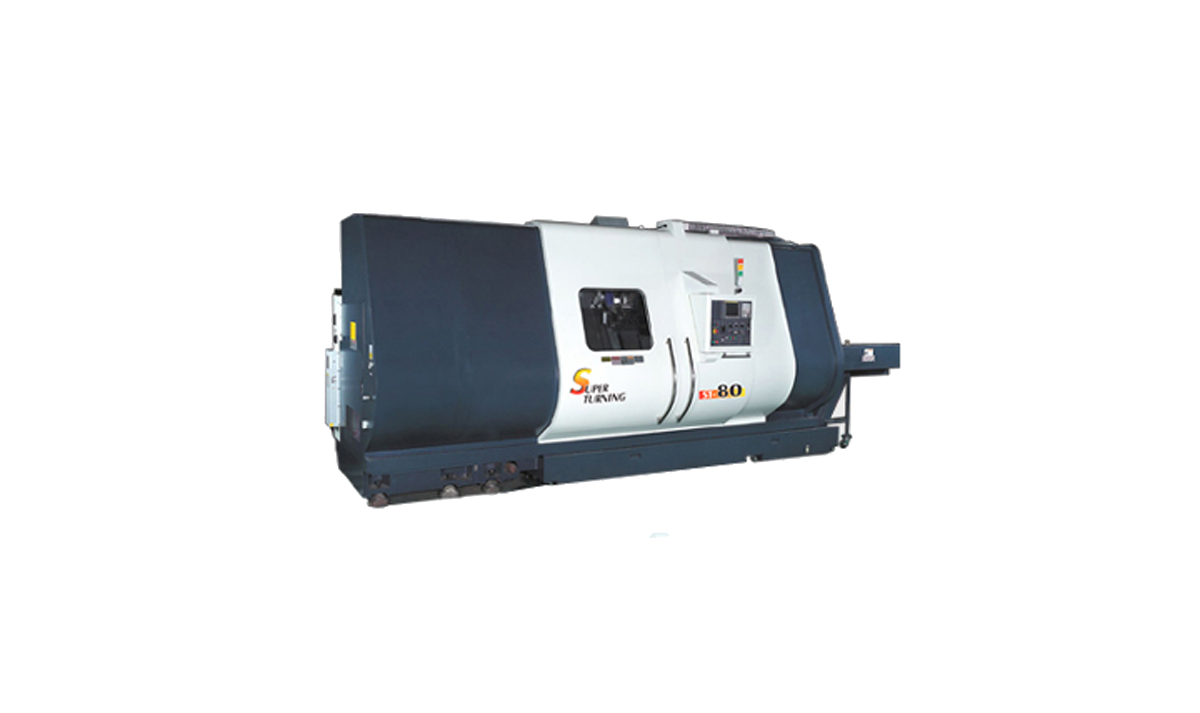

ST-80B/100B/130B/160B/200B/240B/80C/100C/130C/160C/200C/240C/80D/100D/130D/160D/200D/240D
发布时间：2017-01-24 来源：乔褔机械

  • 项目 \ 型号 ST- 80B ST- 100B ST- 130B ST- 160B ST- 200B ST- 240B
    床面旋径 (mm) 920 (36.2")
    鞍面旋径 (mm) 700 (27.6")
    夹头尺寸 (mm) 381 (15") (标准)
    450 (17.7") (选配)
    夹头通孔直径 (mm) 116 (4.6")
    主轴鼻端 A2-11
    主轴孔径 (mm) 132.5 (5.2")
    主轴变速段数 自动4段变速
    主轴转速 (rpm) - 皮带式齿轮箱 2000
    主轴转速 (rpm) - 内齿式齿轮箱 -
    主轴马达 (kW)
    (连续 / 30 分)    		 22 / 26 (标准)
    30 / 37 (选配)
    主轴轴承直径 (mm) 180 (7.1")
    刀塔刀位数 12
    橫向最大行程 (X 轴) (mm) 370 (14.6")
    Y轴行程 (mm) ±75 (3")
    纵向最大行程 (Z 轴) (mm) 2000/2400/3050 (78.7"/94.5"/120.1")
    4050/5050/6050 (159.4"/198.8"/238.2")
    快速进给(m / min) X: 10 / Y: 10 / Z: 12
    尾座行程 (mm)   1700/2100/2800 (66.9"/82.7"/110.2")
    3600/4600/5400 (141.7"/181.1"/212.6")
    尾座心轴行程 (mm) 150 (5.9")
    尾座心轴直径 (mm) Ø200 (7.9")
    尾座心轴锥度 MT#7
    伺服马大动力 (X 轴) (kW) 7
    伺服马大动力 (Y 轴) ( kW) 3
    伺服马达动力 (Z 轴) (kW) 7
    床台斜度 60°
    机台重量 (kg) (lb) 15000
    (33000)    		 16500
    (36300)    		 20100
    (44220)    		 24100
    (53020)    		 28100
    (61820)    		 32100
    (70620)
    机器尺寸(mm) - W x H 2504x2895 (98.6" x 114")
    机器尺寸(mm) - L 7412 / 7812 / 8612 / 9926 / 11267 / 11667 (291.8" / 307.6" / 339.1" / 390.8" / 443.6" / 459.3")





    ST-80C/100C/130C/160C/200C/240C

    项目 \ 型号 ST- 80C ST- 100C ST- 130C ST- 160C ST- 200C ST- 240C
    床面旋径 (mm) 920 (36.2")
    鞍面旋径 (mm) 700 (27.6")
    夹头尺寸 (mm) 510 (20.1") (标准)
    610 (24") (选配)
    夹头通孔直径 (mm) 139 (5.5")
    主轴鼻端 A2-15
    主轴孔径 (mm) 152 (6")
    主轴变速段数 自动4段变速
    主轴转速 (rpm) - 皮带式齿轮箱 1500 (标准)
    1400 (选配)
    主轴转速 (rpm) - 内齿式齿轮箱 1200
    主轴马达 (kW)
    (连续 / 30 分)    		 30 / 37 (标准)
    37 / 45 (选配)
    主轴轴承直径 (mm) 200 (7.9")
    刀塔刀位数 12
    橫向最大行程 (X 轴) (mm) 370 (14.6")
    Y轴行程 (mm) ±75 (3")
    纵向最大行程 (Z 軸) (mm) 2000/2400/3050 (78.7"/94.5"/120.1")
    4050/5050/6050 (159.4"/198.8"/238.2")
    快速进給 (m / min) X: 10 / Y: 10 / Z: 12
    尾座行程 (mm)   1700/2100/2800 (66.9"/82.7"/110.2")
    3600/4600/5400 (141.7"/181.1"/212.6")
    尾座心轴行程 (mm) 150 (5.9")
    尾座心轴直径 (mm) Ø200 (7.9")
    尾座心轴锥度 MT#7
    伺服马大动力 (X 轴) (kW) 7
     伺服马达动力 (Y 轴) ( kW) 3
    伺服马达动力 (Z 轴) (kW) 7
    床台斜度 60°
    机台重量 (kg) (lb) 15300
    (33660)    		 16800
    (36960)    		 20300
    (44660)    		 24200
    (53240)    		 28200
    (62040)    		 32200
    (70840)
    机器尺寸(mm) - W x H 2504x2895 (98.6" x 114")
    机器尺寸(mm) - L 7412 / 7812 / 8612 / 9926 / 11267 / 11667 (291.8" / 307.6" / 339.1" / 390.8" / 443.6" / 459.3")





    ST-80D/100D/130D/160D/200D/240D

    项目 \ 型号 ST- 80D ST- 100D ST- 130D ST- 160D ST- 200D ST- 240D
    床面旋径 (mm) 920 (36.2")
    鞍面旋径 (mm) 700 (27.6")
    夹头尺寸 (mm) 510 (20.1") (标准)
    610 (24") (选配)
    夹头通孔直径 (mm) 165 (6.5")
    主轴鼻端 A2-15
    主轴孔径 (mm) 185 (7.3") / 内齿式齿轮箱 176(6.9")
    主轴变速段数 自动4段变速
    主轴转速 (rpm) - 皮带式齿轮箱 1000
    主轴转速 (rpm) - 内齿式齿轮箱 1000
    主轴马达 (kW) (连续 / 30 分) 30 / 37 (标准)
    37 / 45 (选配)
    主轴轴承直径 (mm) 240 (9.4")
    刀塔刀位数 12
    橫向最大行程 (X 轴) (mm) 370 (14.6")
    Y轴行程 (mm) ±75 (3")
    纵向最大行程 (Z 轴) (mm) 2000/2400/3050 (78.7"/94.5"/120.1")
    4050/5050/6050 (159.4"/198.8"/238.2")
    快速进给 (m / min) X: 10 / Y: 10 / Z: 12
    尾座行程 (mm)   1700/2100/2800 (66.9"/82.7"/110.2")
    3600/4600/5400 (141.7"/181.1"/212.6")
    尾座心轴行程 (mm) 150 (5.9")
    尾座心轴直径 (mm) Ø200 (7.9")
    尾座心轴锥度 MT#7
    伺服马达动力 (X 轴) (kW) 7
     伺服马达动力 (Y 轴) ( kW) 3
    伺服马达动力 (Z 轴) (kW) 7
    床台斜度 60°
    机台重量 (kg) (lb) 15500
    (34100)    		 17000
    (37400)    		 20500
    (45100)    		 24500
    (53900)    		 28500
    (62700)    		 32500
    (71500)
    机器尺寸(mm) - W x H 2504x2895 (98.6" x 114")
    机器尺寸(mm) - L 7412 / 7812 / 8612 / 9926 / 11267 / 11667 (291.8" / 307.6" / 339.1" / 390.8" / 443.6" / 459.3")


    ※ All data subject to change without notice.
    ※ All the specifications are listed with the FANUC CNC system.
