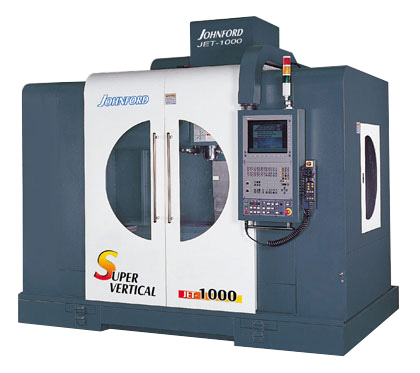

JET-1000
发布时间:2017-01-11 来源:乔褔机械




项目 \ 型号 JET-1000
工作台面积 (mm) 1200 x 600(47.2"x23.6")
纵縱向最大行程 (X 轴) (mm) 1020(40.2")
橫向最大行程 (Y 轴) (mm) 610(24")
垂直最大行程 (Z 轴) (mm) 500(19.7")
主轴鼻轴至工作台距离 (mm) 100~600(3.9"~23.6")
主轴中心至滑道面 (mm) 180(7.1")
主轴锥度 BBT-40 / HSK A63 (选配)
主轴转速 (rpm) 60~15000 直结式主轴 (标准)
15000 / 18000 / 20000 内藏式主轴 (选配)
主轴马达 (kW) 7.5 / 11 直结式主轴 (标准)
17 / 21 内藏式主轴 (选配)
X-Y-Z 快速进给 (m / min) 40 / 40 / 24
切削进给率 (mm / min) 1~12000
刀具选择模式 双向任意式 , 最短距离选刀
储刀数 24 刀, 适用甩臂式 (标准)
32 刀或以上, 适用甩臂式 (选配)
相邻刀最大刀具直径 (mm) 75(3")
最大刀具直径 (mm) 100(3.9")
最大刀具长度 (mm) 300(11.8")
最大刀具重量 (kg) 10(22 lb)
工作台负载 (kg) 800(1760 lb)
机器重量 (kg) 8000(17600 lb)
机器尺寸 (L × W x H) (mm) 3140 x 2912 x 2910(123.6"x114.6"x114.6")

切削能力(S45C)

铣削 (cc / min) 240
钻孔 (mm) 30
攻牙 M30 x P3.5



  • 机器规格变更时,恕不另行通知。

  • 以上表列所有规格以发那科控制系统为准。



标准附件 特殊附件
  1. 切削冷却装置

  2. 主轴吹气装置

  3. 自动润滑系统(加装警示装置)

  4. 工具、工具箱和操作手册

  5. LED工作灯

  6. 螺旋式排屑机

  7. 主轴冷却系统

  8. 全密式钣金

  9. 发那科控制器 0iMD

  1. 刀具量测系统 (Renishaw TS-27 or BLUM NT-A2 / NT-A3)

  2. CNC 旋转分度盘

  3. 中空刀具

  4. 高压中央出水系统 (20bar/30bar 或更高压力)

  5. 甩臂式换刀系统 32/40 把刀或以上 (BBT-40, HSK A63)

  6. 链式切削输送机

  7. 高速内藏式主轴 (15000/18000/20000 rpm 用于HSK A63)

  8. 中空冷却滾珠螺杆

  9. 温升热变位补偿系统

  10. 工件量测系统(OMP-60)
