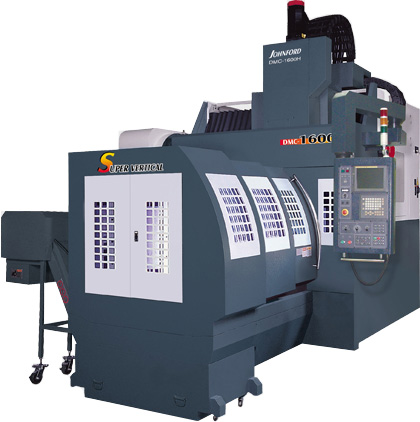

| 项目 \ 型号 | DMC-1600 | DMC-2100 | DMC-3100 | DMC-4100 | |||||
| DMC-1600H | DMC-2100H | DMC-3100H | DMC-4100H | ||||||
| 双柱间距 (mm) | 1300 (51.2") | ||||||||
| 工作台尺寸 (mm) | 1700 x 1100 (66.9" x 43.3") | 2200 x 1100 (86.6" x 43.3") | 3200 x 1100 (126" x 43.3") | 4200 x 1150 (165.3" x 45.3") | |||||
| 左右行程(X轴) (mm) | 1600 (63") | 2050 (80.7") | 3050 (120") | 4100 (161.4") | |||||
| 前后行程(Y轴) (mm) | 1300 (51.2") | ||||||||
| 上下行程(Z轴) (mm) | 800 (31.5") | ||||||||
| 主轴鼻端至工作台距离 (mm) | 150 ~ 950 (5.9" ~ 37.4"") | ||||||||
| 主轴锥度 | BT-40 / CAT-40 | HSK A63 (选配) |
适用于 DMC-900 DMC-1200 DMC-1500 DMC-1600 DMC-2100 DMC-3100 DMC-4100 |
BT-50 / CAT-50 | HSK A100(选配) |
适用于 DMC-900H DMC-1200H DMC-1500H DMC-1600H DMC-2100H DMC-3100H DMC-4100H |
|||
| 主轴轴承直径 (mm) | 70 (2.8") | - | 90 (3.5") | - | |||||
| 主轴转速 (rpm) |
8000, 10000(选配), 12000 (选配) |
15000, 18000, 20000 | 6000, 8000 (选配) | 10000 | |||||
| 主轴马达 (kW) |
7.5 / 11 自动高低档 |
17 / 20 内藏式 |
15 / 18.5 自动高低档 |
26 / 31 或 31 / 40 内藏式 |
|||||
| X-Y-Z 快速进给( m / min) | 15x15x12 | 12x15x12 | |||||||
| X-Y-Z 切削进给率(mm / min) | 1~10000 | ||||||||
| ATC | 相邻最大刀具直径(mm) | Ø75 (Ø3") |
适用于 DMC-900 DMC-1200 DMC-1500 DMC-1600 DMC-2100 DMC-3100 DMC-4100 |
Ø125 (Ø5") |
适用于 DMC-900H DMC-1200H DMC-1500H DMC-1600H DMC-2100H DMC-3100H DMC-4100H |
||||
| 储刀数 | 甩臂式 24 / 32 / 40 (选配) | 甩臂式 24 / 32 / 40 (选配) | |||||||
| 最大直径 (mm) | Ø100 (Ø4") | Ø200 (Ø7.8") | |||||||
| 最大刀长 (mm) | 320 (12.6") | 400 (15.7") | |||||||
| 最大刀重 (kg) | 10 (22 lb) | 15 (33 lb) | |||||||
| 刀具选择模式 | 双向任意，最短距离选刀 | ||||||||
| 工作台负载 (kg) | 6000 (13200 lb) | ||||||||
| 机器尺寸 | 长(mm) | 5590 (220") | 6515 (257") | 8515 (335") | 10850 (427") | ||||
| 宽 (mm) | 3300 (130") | 3515 (138.4") | |||||||
| 高 (mm) | 3800 (149.6") | 3880 (152.8") | |||||||
| 机器重量 (kg) | 20400 (45000 lb) | 23600 (52000 lb) | 26800 (59000 lb) | 30100 (66370 lb) | |||||
|
| 标准附件 | 特殊附件 |
|
|
