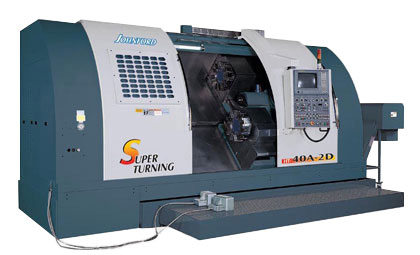

HT-30-2D/ 35-2D/ 40-2D/ 60-2D/ 80-2D/ 100-2D
发布时间:2017-01-11 来源:乔褔机械




项目 / 型号 HT-30-2D HT-35-2D HT-40-2D HT-60-2D HT-80-2D HT-100-2D
床面旋径 (mm) Ø580 (22.8") Ø750 (29.5") Ø730 (28.7") Ø710 (28") Ø690 (27.2")
鞍面旋径 (mm) Ø330  (13") Ø600 (23.6")
两心间距 (mm) 550 (21.7") 800 (31.5") 1000 (39.4") 1500 (59") 2000 (78.7") 2500 (98.4")
夹头尺寸 (mm) 标准 Ø254 (10") A: Ø315 (12")/ B: Ø381 (15")/ C,D: Ø510 (20")/
E: Ø610 (24")
选配 A: Ø381 (15")/ B: Ø450 (18")/ C,D: Ø610 (24")/ E: ---
夹头通孔直径 (mm) 标准 Ø76.5 (3") A: Ø91 (3.6")/ B: Ø116 (4.6")/ C: Ø139 (5.5")/
D: Ø165 (6.5")/ E: Ø204 (8")
选配 A: Ø95 (3.7")
主轴鼻端 A2-8 A: A2-8/ B: A2-11/ C,D,E: A2-15
主轴孔径 (mm) Ø86 (3.4") A: Ø115 (4.5")/ B: Ø132.5 (5.2")/ C: Ø152 (6")/
D: Ø185 (7.3"),Geared head Ø176 (6.9”)/ E: Ø236 (9.3")
主轴变速段数 标准 一段 A,B: 自动高低档/ C,D,E: 四段
选配 B: 四段
主轴转速 (rpm) 标准 3500 A: 3000 适用 12" 夹头, 2000 适用 15" 夹头/ B:  2000 适用自动高低档 / C: 1200/ D: 1000/ E: 750
选配 B:  2000 适用四段
主轴马达 (kW) 标准 15/18.5 A,B: 22/ 26 ; C,D,E: 30/ 37
选配 B: 30/ 37 ; C,D,E: 37/ 45
主轴轴承直径 (mm) Ø130 (5.1") A: Ø160 (6.3")/ B: Ø180 (7")/ C: Ø200 (7.9")/ D: Ø240 (9.4")/ E: Ø280 (11")
刀塔刀位数 (T1/ T2) 12/ 12
横向最大行程 (X1/ X2轴) (mm) 175/ 175 (6.9") 320/ 320 (12.6")
纵向最大行程 (Z1/ Z2轴) (mm) 550 (21.7") 760 (30") 1000 (39.4")/
760 (29.9")
1500 (59")/
1260 (49.6")
2000 (78.7")/
1760 (69.3")
2500 (98.4")/
2260 (89")
快速进给 (m / min) X:15; Z :18 X:12; Z:15
尾座行程 (mm)   530 (20.9") 740 (29.1") 700 (27.6") 1200 (47.2") 1700 (66.9") 2200 (86.6")
尾座心轴行程 (mm) 100 (3.9") 200 (7.9")
尾座心轴直径 (mm) Ø85 (3.3") Ø200 (7.9")
尾座心轴锥度 旋转式 MT#5 MT#7
伺服马达动力 (X1/ X2轴)轴) (kW) 3 4
伺服马达动力 (Z1/ Z2轴)轴) (kW)   4 7
床台斜度 45°
机台重量 (kg)   7200 (15840lb) 11000 (24200lb) A: 17000 (37400lb)
B: 17050 (37510lb)
C: 17100 (37620lb)
D: 17150 (37730lb)
E: 17200 (37840lb)
A: 19000 (41800lb)
B: 19050 (41910lb)
C: 19100 (42020lb)
D: 19150 (42130lb)
E: 19200 (42240lb)
A: 21000 (46200lb)
B: 21050 (46310lb)
C: 21100 (46420lb)
D: 21150 (46530lb)
E: 21200 (46640lb)
A: 23000 (50600lb)
B: 23050 (50710lb)
C: 23100 (50820lb)
D: 23150 (50930lb)
E: 23200 (51040lb)
机器尺寸
(mm)
W × H 2300 × 2300
(90.6" × 90.6")
3470 × 2840
(136.6" × 111.8")
3595 × 2940
(141.5" × 115.7")
L 5100 (200.8") 5600 (220.5") 5200 (204.7") 5600 (220.5") 6000 (236.2") 6600 (259.8")



  • 机器规格变更时,恕不另行通知。

  • 以上表列所有规格以发那科控制系统。



标准附件 特殊附件
  1. 冷却系统

  2. 防溅护罩

  3. 中空3爪式夹头

  4. 可程式油压尾座

  5. 链式除屑系统

  6. 工具箱及各式操作手冊

  7. 直结式刀把

  8. 自动润滑系统(加装警示装置)

  9. LED工作灯

  10. 旋转式心轴尾座 (4轴系列)

  11. 发那科控制器(18iTB-2path) (适用于2D和2SD系列)

  1. C轴机构 (C.S. 轴搭配磁环不加齿轮箱 / C.F 轴搭配齿轮箱)

  2. 刀具量测系统 (Renishaw TS-20 or BLUM NT-A2/A3)

  3. 刀座 (VDI 刀把)

  4. 图像式对话软件 i( 0iTD )
